Vous cherchez à transférer un gabarit de vue Revit d’un projet à un autre ?
Découvrez le guide pour maîtriser cette opération essentielle d’Autodesk Revit, afin d’améliorer la cohérence graphique de vos projets et de booster votre productivité.

| Petit rappel pour ceux du fond : qu’est-ce qu’un gabarit de vue ?

Les gabarits de vue sont un ensemble de paramètres (échelle, style de lignes, niveau de détail, visibilité des catégories d’objets, etcétéra) qui forme une norme graphique de vos différentes vues. Ils vous permettent d’appliquer rapidement des styles visuels et des représentations graphiques par des paramètres prédéfinis à vos vues (plans, coupes, élévations, vues 3D).

| Pourquoi transférer un gabarit de vue ?

Dans Revit, le transfert d’un gabarit de vue d’un projet à un autre est possible pour vous permettre de rapidement réutiliser les paramètres de représentation graphique (échelle, style de lignes, niveau de détail, visibilité des catégories d’objets, etc.) d’un projet à un autre.
Ainsi, grâce à ce transfert, vous pourrez récupérer facilement des gabarits de vues qui vous intéressent pour les utiliser et les modifier au sein de futurs projets ou de projets déjà créés. Cela évite de recréer manuellement les réglages des représentations graphiques désirés sur votre projet parallèle, ce qui permet un gain de temps considérable.

| Toutes les étapes pour transférer un gabarit de vue Revit d’un projet à un autre

1. Ouvrir les deux projets

• Le projet source (celui qui contient le gabarit de vue à transférer)
• Le projet cible (celui dans lequel vous souhaitez importer le gabarit)

2. Activer le projet cible

Assurez-vous que la fenêtre active est celle du projet de destination.

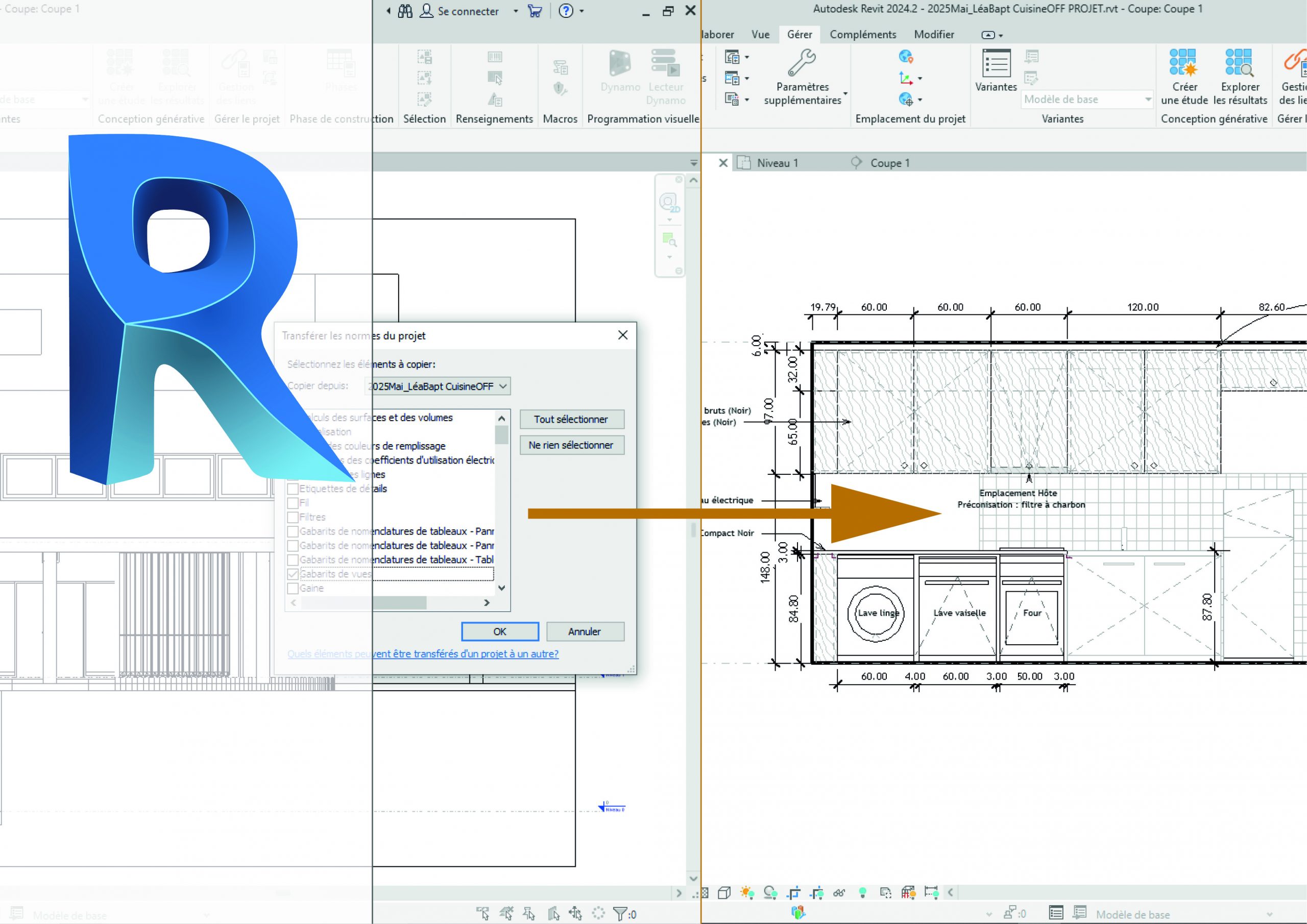

• Dans le projet cible, accédez à l’onglet « Gérer » > [paramètre] « Transférer les normes du projet »


• Au sein de la fenêtre qui s’ouvre, dans « Copier depuis », sélectionnez le projet source d’où vous souhaitez récupérer votre gabarit de vue


• Cochez uniquement la case « Gabarits de vues » pour éviter d’importer d’autres paramètres inutiles.
  Le plus rapide est de cliquer sur le touche « Ne rien sélectionner » et de cocher la ligne « Gabarits de vues »


• Cliquez sur « OK » pour valider l’import



À noter : Une fenêtre de « Duplication des types » peut s’ouvrir si un gabarit porte le même nom dans les deux projets, choisissez de le remplacer, de conserver l’existant ou de reprendre l’opération en renommant votre gabarit de vue après annulation de l’import selon vos besoins.

3. Vérifier

• Vérifiez la présence du gabarit dans la liste des gabarits de vues du projet cible, dans le volet « Paramètre » de la vue, ligne « Gabarit de vue »

À noter : il existe trois types de gabarits de vue, les vues en plan, les vues en coupe/élévation et les vues 3D. Ainsi, un gabarit d’un type ne peut pas être directement utilisé dans une vue d’un autre type.

| Liste des bonnes pratiques

• N’importez que les gabarits nécessaires pour éviter de surcharger votre projet.
• Évitez de réutiliser les mêmes noms de gabarit pour des gabarits de vue aux paramètres différents, afin de ne pas vous mélanger les pinceaux.
• Utiliser trop de gabarits différents entraine une multiplication qui amène à une confusion. Mieux vaut 5 gabarits robustes que 20 redondants.

Félicitations, vous savez désormais comment transférer rapidement un gabarit de vue d’un projet à un autre !
